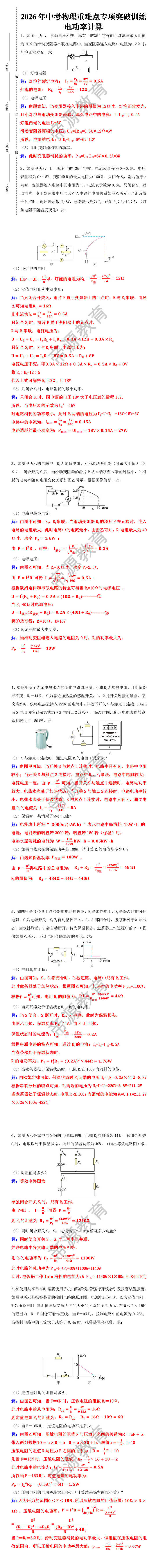

2026年中考物理重难点【电功率计算】专项突破训练
-
简介
1、如图，所示，电源电压不变，标有“6V3W”字样的小灯泡与最大阻值为30Ω的滑动变阻器串联在电路中，当变阻器连入电路中电阻为12Ω时，灯泡正常发光，求： （1）灯泡电阻； 解：灯泡的额定电流： IL=PLUL=3W6V=0.5A 灯泡的电阻： RL=ULIL=6V0.5A=12Ω （2）电源电压； 解：由题意知，当变阻器接入电路的阻值为12Ω时，灯泡正常发光，且小灯泡与滑动变阻器串联，那么电路中的电流：I=I滑=IL=0.5A 灯泡两端的电压UL=6V 滑动变阻器两端的电压：U滑=IR滑=0.5A×12Ω=6V 所以，电源的电压：U=UL+U滑=6V+6V=12V （3）此时变阻器消耗的功率。 解：此时变阻器消耗的功率：P滑=U滑I滑=6V×0.5A=3W
