中考物理必考题“多档位问题”
-
简介

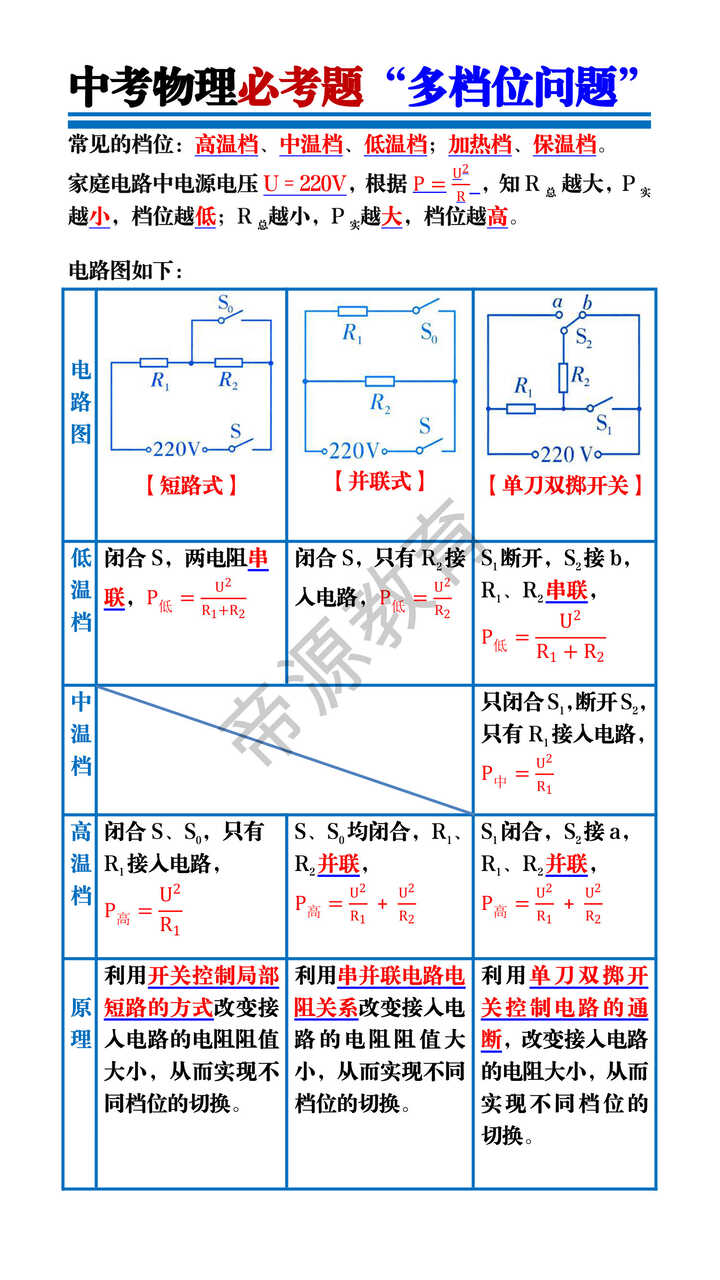

常见的档位：高温档、中温档、低温档；加热档、保温档。 家庭电路中电源电压U＝220V，根据P=U2R ，知R总 越大，P实越小，档位越低；R总越小，P实越大，档位越高。 电路图如下： 电 路 图 【短路式】 【并联式】 【单刀双掷开关】 低 温 档 闭合S，两电阻串联，P低=U2R1+R2 闭合S，只有R2接入电路，P低=U2R2 S1断开，S2接b，R1、R2串联， P低=U2R1+R2 中 温 档 只闭合S1，断开S2，只有R1接入电路，P中=U2R1 高 温 档 闭合S、S0，只有R1接入电路， P高=U2R1 S、S0均闭合，R1、R2并联， P高=U2R1 + U2R2 S1闭合，S2接a，R1、R2并联， P高=U2R1 + U2R2
