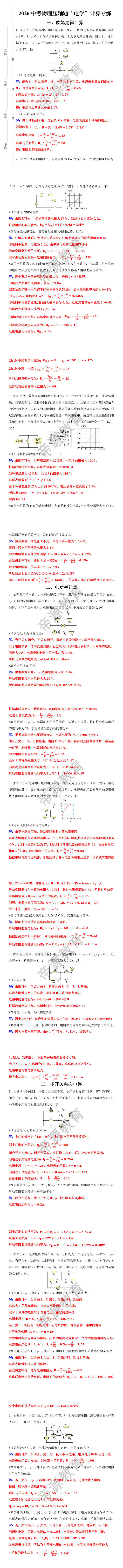

2026中考物理压轴题“电学”计算专练
-
简介
一、欧姆定律计算 1．如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求： （1）电源电压U的大小； 解：闭合S1，将S2掷于1端，电阻R1和r串联，电压表测量R1两端的电压，通过电路的电流：I=I1=U1R1=2.8V14Ω=0.2A r两端的电压：Ur=Ir=0.2A×1Ω=0.2V 电源电压：U=U1+Ur=2.8V+0.2V=3.0V 答：电源电压U的大小是3.0V。 （2）电阻R2的阻值。 解：将S2切换到2端，电阻R2和r串联，电压表测量R2两端的电压，r两端的电压：Ur′=U−U2=3.0V−2.7V=0.3V 电路中的电流：I′=Ur′r=0.3V1Ω=0.3A 电阻R2的阻值：R2=U2I′=2.7V0.3A=9Ω 答：电阻R2的阻值是9Ω。
