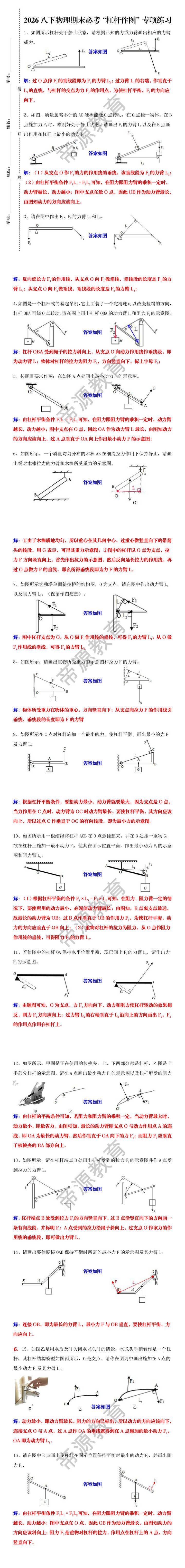

2026八下物理期末必考“杠杆作图”专项练习
-
简介
1、如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。 答案如图 解：过O点作F2的垂线段即为F2的力臂L2；过力臂L1的右端，作垂直于L1的直线，与杠杆的交点为力F1的作用点，为使杠杆平衡，F1的方向应向下。 2、如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。在B点施加力F1时，棒刚好处于静止状态。请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。 答案如图 解：（1）从支点O作F2的力的作用线的垂线，该垂线段为F2的力臂L2；（2）由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在最O点，因此OB作为动力臂最长，由图知动力的方向应该向上。 3、请在图中作出F1、F2的力臂L1和L2。 答案如图 解：反向延长力F1的作用线，从支点O向F1做垂线，垂线段的长度是F1的力臂L1；从支点O向F2做垂线，垂线段的长度是F2的力臂L2；
