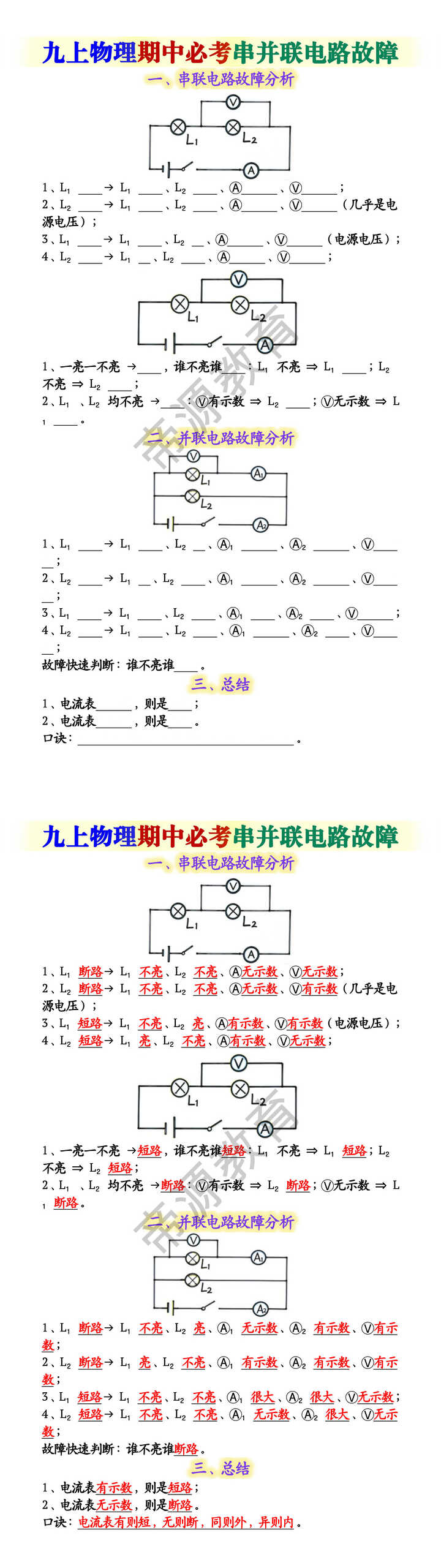

九上物理期中必考串并联电路故障
-
简介
一、串联电路故障分析 1、L₁断路→ L₁不亮、L₂不亮、Ⓐ无示数、Ⓥ无示数； 2、L₂断路→ L₁不亮、L₂不亮、Ⓐ无示数、Ⓥ有示数（几乎是电源电压）； 3、L₁短路→ L₁不亮、L₂亮、Ⓐ有示数、Ⓥ有示数（电源电压）； 4、L₂短路→ L₁亮、L₂不亮、Ⓐ有示数、Ⓥ无示数； 1、一亮一不亮 →短路，谁不亮谁短路：L₁不亮 ⇒ L₁短路；L₂不亮 ⇒ L₂短路； 2、L₁、L₂均不亮 →断路：Ⓥ有示数 ⇒ L₂断路；Ⓥ无示数 ⇒ L₁断路。 二、并联电路故障分析 1、L₁断路→ L₁不亮、L₂亮、Ⓐ₁无示数、Ⓐ₂有示数、Ⓥ有示数； 2、L₂断路→ L₁亮、L₂不亮、Ⓐ₁有示数、Ⓐ₂有示数、Ⓥ有示数； 3、L₁短路→ L₁不亮、L₂不亮、Ⓐ₁很大、Ⓐ₂很大、Ⓥ无示数； 4、L₂短路→ L₁不亮、L₂不亮、Ⓐ₁无示数、Ⓐ₂很大、Ⓥ无示数； 故障快速判断：谁不亮谁断路。 三、总结 1、电流表有示数，则是短路；
