九年级物理【电路故障】基础知识小测
-
简介

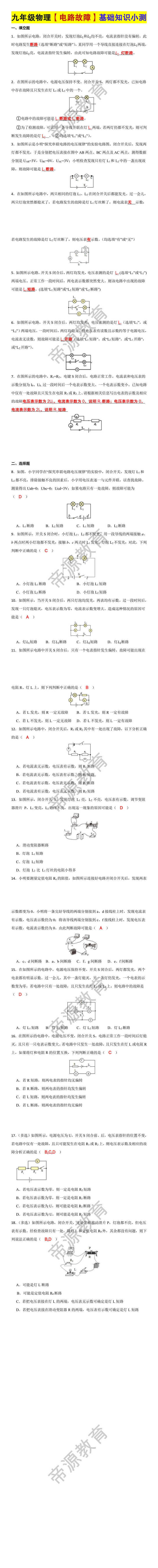

九年级物理【电路故障】基础知识小测 一、填空题 1．如图所示电路，闭合开关时，发现灯泡L1和L2均不亮，电流表指针没有偏转，此时电路发生断路（选填“断路”或“短路”），某同学用一个导线直接连接在灯泡L1两端，发现灯泡L2亮，电流表指针发生偏转，由此可知电路故障可能是L1 灯断路。 2．在图所示的电路中，电源电压保持不变。闭合开关S，两灯都不发光，已知电路中存在故障且只发生在灯L1或L2中的一个。 ①电路中的故障可能是L1断路或L2断路。 ②为了检测故障，可以用一条导线并联在灯L1两端，若两灯仍都不发光，则可判断发生故障的是灯L2 。（②均选填“L1”或“L2”）。 3．如图所示是小明“探究串联电路的电压规律”的实验电路图。闭合开关后，发现两灯都不发光，于是分别把电压表接在图中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和L2中的一盏出现故障，则故障可能是L1断路。 4．在如图所示电路中，两只相同的灯泡L1、L2在
