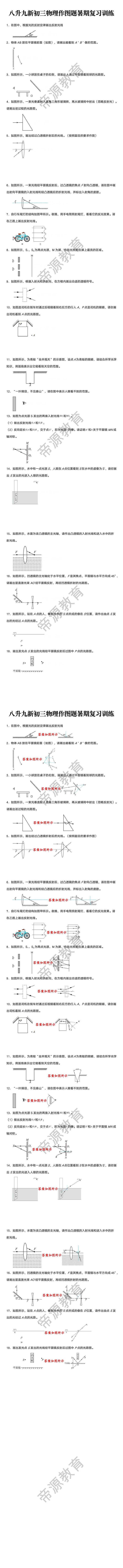

八升九新初三物理作图题暑期复习训练 1．在图中，根据光的反射定律画出反射光线答案如图所示 2．物体AB放在平面镜前面（如图），请画出能看到A′B′像的范围。答案如图所示 3．如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。答案如图所示 4．如图所示，一束光垂直射入直角三角形玻璃砖，再从玻璃砖中射出（忽略反射光）。请画出该过程的光路图。答案如图所示 5．如图所示，画出经过凸透镜折射后的光线。（按照题目的要求作图）答案如图所示 6．如图所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜，请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数。答案如图所示 7．自行车尾灯的结构如图甲所示。夜晚，用手电筒照射尾灯，看看它的反光效果。请在乙图上画出反射光线。答案如图所示 8．如图所示，S1、S2为两点光源，M为屏，作出光照射在屏上最亮的区域。答案如图所示 9．如图所示，根据入射光和折射光，在方框内画出合适的透镜符号。答案如图所示 10．如图是司机在倒车时通过后视镜看到右后方的行人A，P点是司机的眼睛，请你画出司机看到A点的光路图。答案如图所
