九年级物理必会电学作图----实物图连接
-
简介

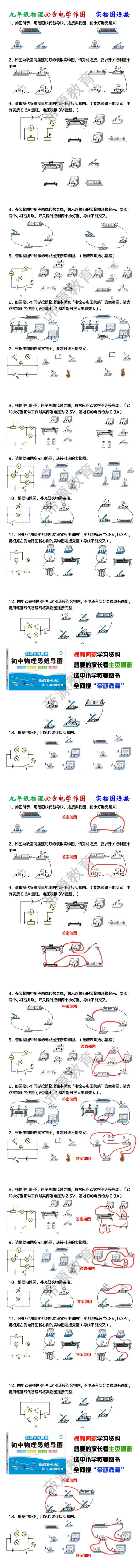

1、如图所示，用笔画线代替导线，连接实物图，使小灯泡亮起来； 答案如图 2、如图为教室两盏照明灯的模拟实物图，请完成连接，要求开关控制整个电路。 答案如图 3、请根据伏安法测量电阻的电路图连接实物图。（要求线路不能交叉，电流表接0.6A量程，电压表接3V量程。） 答案如图 4、在实物图中用笔画线代替导线，将未连接好的实物图连接起来。要求：两个小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。 答案如图 5、请根据图甲所示的电路图连接实物图。（电流表均选小量程） 答案如图 6、如图是小华同学按照物理课本探究“电流与电压关系”的实物图。请完成实物图的连接（要求滑片P向左滑时接入电阻变大）。 答案如图 7、根据电路图连接实物图，要求导线不得交叉。 答案如图 8、根据甲电路图，用笔画线代替导线，将对应的乙实物图连接完整。（已知小灯泡正常工作时其两端电压为2.5V，通过它的电流约为0.3A）
