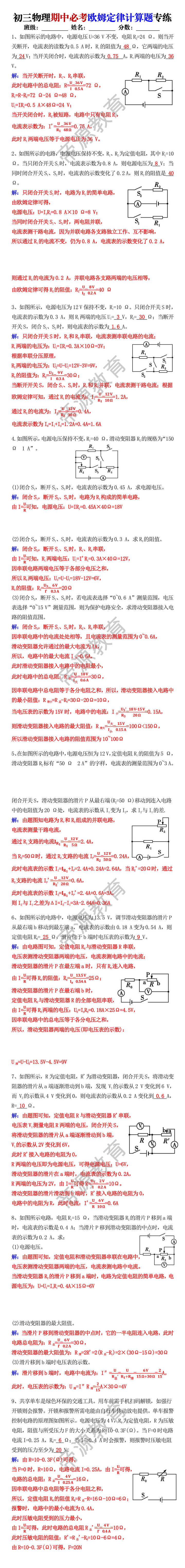

初三物理期中必考欧姆定律计算题专练
-
简介
1、如图所示的电路中，电源电压U=36 V不变，电阻R2=24 Ω。则当开关断开，电流表的读数为0.5 A时，R1的阻值为 48 Ω，它两端的电压为 24 V；当开关闭合时，电流表的示数为 0.75 A，R1两端的电压为 36 V。 解：当开关断开时，R1、R2串联， 此时电路中的总电阻：R=UI=36 V0.5 A=72 Ω， R1=R-R2=72 Ω-24 Ω=48 Ω， U1=IR1=0.5 A×48Ω=24 V； 当开关闭合时，R2被短路，电路中只有电阻R1， 电流表示数为：I'=UR1=36 V48 Ω=0.75 A， 此时R1两端电压等于电源电压为36 V。 2、如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1=10 Ω。当只闭合开关S1时，电流表示数为0.8 A，则电源电压为 8 V；当同时闭合开关S1、S2时，电流表的示数变化了0.2 A，则R2的阻值是 40 Ω。 解：只闭合开关S1时，电路为R1的简单电路， 由欧姆定律可得， 电源电压：U=I1R1=0.8 A×10 Ω=8 V；
