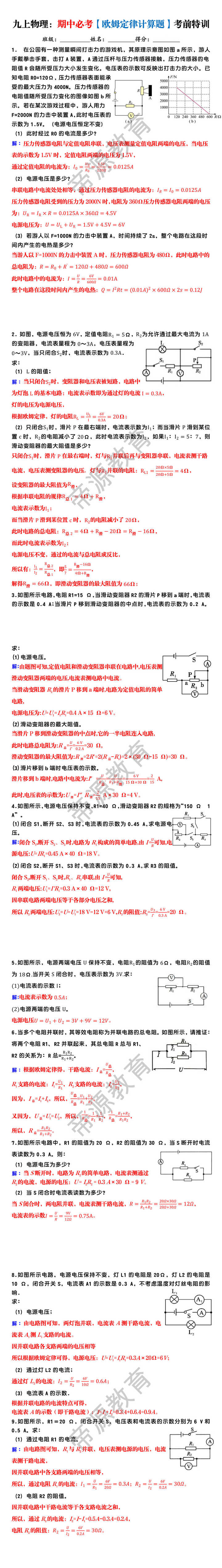

九上物理：期中必考【欧姆定律计算题】考前特训
-
简介
九上物理：期中必考【欧姆定律计算题】考前特训 班级： 姓名： 得分：121234564 1． 在公园有一种测量瞬间打击力的游戏机，其原理示意图如图a所示，游人手戴拳击手套，击打A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4000N。压力传感器的电阻值随所受压力变化的图像如图b所示。若在某次游戏过程中，游人用力F=2000N的力击中装置A，此时电压表的示数为1.5V。（电源电压恒定不变） （1）此时经过R0的电流是多少？ 解：压力传感器电阻与定值电阻串联，电压表测量定值电阻两端的电压，当电压表的示数为1.5V时，定值电阻两端的电压为1.5V， 通过定值电阻的电流为：I0=U0R0=1.5V120Ω=0.0125A （2）电源电压是多少？ 串联电路中电流处处相等，通过压力传感器电阻的电流为：IR=I0=0.0125A 压力传感器电阻受到的压力为2000N时，电阻为360Ω压力传感器电阻两端的电压为：UR=IR×R=0.0125A×360Ω=4.5V 电源电压为：U=UL+UR=1.5V+
