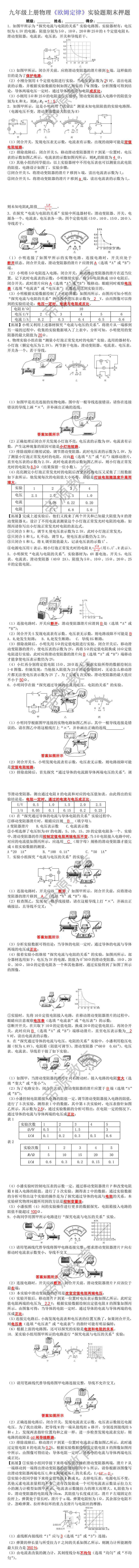

九年级上册物理《欧姆定律》实验题期末押题
-
简介
九年级上册物理《欧姆定律》实验题期末押题 班级： 姓名： 得分： 1．如图甲所示为“探究电流与电阻的关系”实验电路图。实验器材有：电压恒为4.5V的电源，阻值分别为5Ω、10Ω、20Ω和25Ω的4个定值电阻R，滑动变阻器，电流表，电压表，开关和导线若干。 （1）如图甲所示，闭合开关前，应将滑动变阻器的滑片移到b端，这样做的目的是为了保护电路； （2）小刚分别用4个定值电阻进行实验，当电压表示数为2V时，读出电流表的示数，并根据实验数据绘制如图乙所示的I-R图像，分析图像可得到结论：导体两端电压一定时，通过导体的电流与电阻成反比； （3）小刚用5Ω和25Ω的电阻进行实验时，滑动变阻器连入电路中的阻值分别为R1和R2，则R1:R2=1∶5。 2．如图甲所示，这是小明利用“伏安法”测量未知电阻阻值的实验电路图。（电源电压不变，滑动变阻器最大阻值为R）
