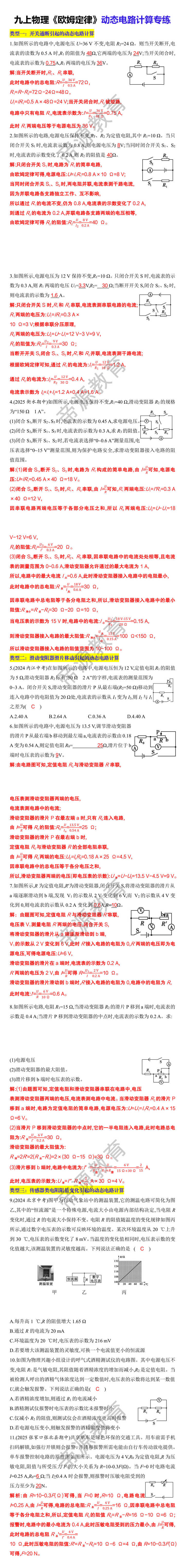

九年级上册物理《欧姆定律》动态电路计算专练
-
简介
九上物理《欧姆定律》动态电路计算专练 类型一：开关通断引起的动态电路计算 1.如图所示的电路中,电源电压U=36 V不变,电阻R2=24 Ω。则当开关断开,电流表的读数为0.5 A时,R1的阻值为48Ω,它两端的电压为24V;当开关闭合时,电流表的示数为0.75A,R1两端的电压为36V。 解:当开关断开时,R1、R2串联, 此时电路中的总电阻:R=UI=36 V0.5 A=72Ω, R1=R-R2=72Ω-24Ω=48Ω, U1=IR1=0.5 A×48Ω=24 V;当开关闭合时,R2被短路, 电路中只有电阻R1,电流表示数为:I'=UR1=36 V48 Ω=0.75 A, 此时R1两端电压等于电源电压为36 V。 2.如图所示的电路,电源电压保持不变,R1、R2为定值电阻,其中R1=10 Ω。当只闭合开关S1时,电流表示数为0.8 A,则电源电压为8V;当同时闭合开关S1、S2时,电流表的示数变化了0.2 A,则R2的阻值是40Ω。 解:只闭合开关S1时,电路为R1的简单电路, 由欧姆定律可得,电源电压:U=I1R1=0.8 A×10 Ω=8 V;
