九上物理【欧姆定律】易错压轴题-初中物理

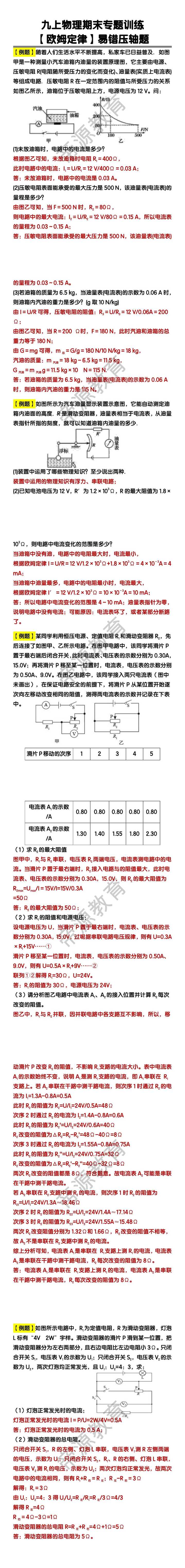

【例题】随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V。问： (1)未放油箱时，电路中的电流是多少？根据图乙可知，未放油箱时电阻R1＝400Ω，此时电路中的电流：I1＝U/R1＝12 V/400Ω＝0.03 A；答：未放油箱时，电路中的电流是0.03 A。 (2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？由图乙可知，当F＝500 N时，R2＝80Ω，则电路中的最大电流：I2＝U/R2＝12 V/80Ω＝0.15 A，所以电流表的量程为0.03～0.15 A；答：压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A。 (3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg) 由I＝U/R可得，压敏电阻的阻值：R3＝U/R3＝12 V/0.06A＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝G/g＝180 N/10 N/kg＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg， G汽油＝m汽油g＝11.5 kg×10 N＝115 N. 答：若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N。
